织布机飞梭的原因及故障排除步骤

发布:hnfzpj 浏览:30947次

织布机飞梭原因及故障排除:

梭子投出或在梭道受阻飞离织口称为飞梭,有时梭子向外飞出的力不大,其头部冲出上层经纱,梭尾轧于闭合梭口之中,仍视作飞梭。这种故障现象危害甚大,轻则轧坏机件,重则伤及人身。梭子飞行不稳或中途受阻是造成飞梭的主要原因。

(一)筘座部分

1.梭箱背板与钢筘位置不正

(1)梭箱背板没有装正,梭箱背板与梭箱底板(3307C)间有杂物嵌入,使梭箱背板退到钢筘之后,梭子投出易造成飞梭。

(2) 梭箱背板结合件用弹簧作用不良,轧梭杆(K68)没有紧靠活动背板(3304),投梭时活动背板向后退让,梭子出梭箱碰筘边造成飞梭。

(3)筘边凸出,筘齿条凹凸不平,阻碍梭子正常飞行。

2.梭箱或筘角度不正

(1) 梭箱背板组件磨灭或平装时角度不符合要求。

(2) 筘夹木(3220B) 破损,钢筘松动大,与走梭板角度发生变化,影响梭子飞行。

(3)弯曲滑板弹簧(M18)弹力弱,弯曲滑板(M16)位置不正,弯曲滑板与弯曲滑板转子(K84W)作用时间过迟,梭子投出时筘会后退,使梭子失去正确的飞行导向面,造成飞梭。

3.梭箱

梭箱盖板(3305) 外侧过低,里侧高度又超过3.2mm,使梭子出梭箱时飞行方向不正;梭箱前面保护板(3306A)外侧与梭箱背板间距过小,里侧间距又大于3.2mm, 使梭子出梭箱时向机前偏斜,易造成飞梭。

织布机梭箱图纸简图

4.筘框木组件不正

(1) 走梭板(3310B)松动或高出梭箱底板(3307C、3308C)0.8mm以上,梭子出梭箱时底部受阻飞出梭口。走梭板弧不正确,影响梭子飞行,造成飞梭。

(2)摇轴挂脚(F19)、铭座脚(3244、3245)等松动,造成箱座左右倾斜,或筘框木(3222C)松动,使梭子飞行不稳,易飞梭。

(3)龙门档(J00-2)突出筘面,梭子出梭箱时飞行受阻,造成飞梭。

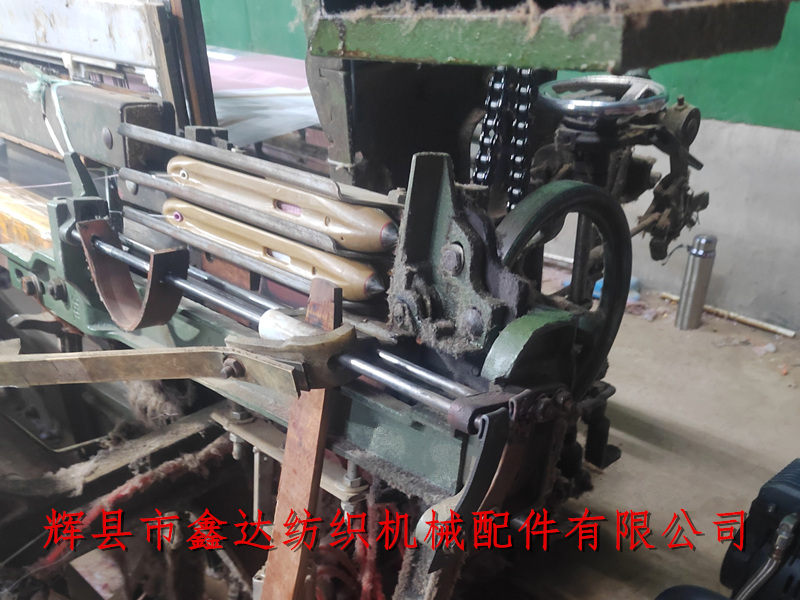

织布机投梭机构

(二)投梭与开口不良

1.开口时间迟,投梭时间早,易造成飞梭,梭口不清晰,底层经纱过高,梭子漂浮,易造成飞梭。

2.边撑过高,边部底层经纱使梭子上抬,飞离梭道。检查经纱上机张力,局部经纱是否有松弛。

3.打梭棒磨灭或未装正,皮结磨损,皮眼低于梭尖,左右手用反等,都可能改变梭子飞行方向。

4.梭子磨灭,侧壁角度改变,梭子重心不正等造成飞行不稳,

5.开口时间迟,投梭力又过大,易造成飞梭。

6.经纱或飞花缠绕梭口,梭子飞行受阻而飞梭。

(三)多梭箱调节不良

1.变换侧梭箱四梭位未调好,与走梭板高低误差超过0.8mm,梭子出梭箱受阻而飞离织口。

2.梭箱接座(1515-8140)未调正,使整个梭箱倾斜,梭子沿梭箱底板(1515-8124)倾斜投出,造成飞梭(或轧梭)。

3.梭子升降时间与投梭时间配合不当。

以上是织布机在生产过程中出现飞梭的几个常见主要原因,根据飞梭原因提供了多种检修步骤及修正飞梭故障的方法,欢迎交流学习。
