GA615织机配件
135全自动织布机曲轴侧支架F41
135全自动织布机曲轴侧支架F41 发布日期:2020-08-23 16:15:29 点击量:4737 关键词:织机配件,织布机支架,曲轴支架
详细说明:

辉县市鑫达纺织机械配件常年提供GA615-135全自动织布机曲轴侧支架F41,与曲柄轴支架(F40)连接组装,用于支撑弯轴的轴头,并固定在与电动机座同侧的墙板上,织布机支架F41的总长度是28厘米,宽度12cm,厚度6.5厘米,材质是灰铁,由于加工模具的不同,其重量也有差别,下图中的曲轴支架重量是4公斤/只。

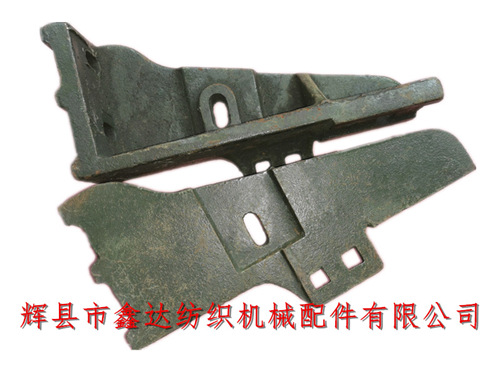

纺织机械配件F41

上图中的F41弯轴侧支架适用于不同门幅规格的1511、1515、GA611、GA615等织布机,曲柄轴支架F40的直线跨度是447毫米,侧面的高低孔位置用于连接安装F40。弯轴侧支架F41分左右手,上图依次是右手、左手,每台织布机使用1个F41。

f41织布机配件

GA615型织布机使用的F41固定在墙板4302上,水平安装,GA615-135门幅织机是指机器的织造宽度是135厘米(即1.35米,称为56英寸)。

F41纺织配件

关于GA615型织布机器外廓尺寸:

宽:2692mm(1350织机=56英寸),2866mm(1500织机=63寸),2968mm(1600织机=67英寸),3171mm(1800织机=75英寸)

深:1656mm

高:1540mm(平纹),2250mm(多臂)

织布机配件F41支架接脚

如需采购75织机配件,织布机支架,曲轴支架,135全自动织布机曲轴侧支架F41等产品,请联系我公司杨先生,欢迎光临!
