织布机配件

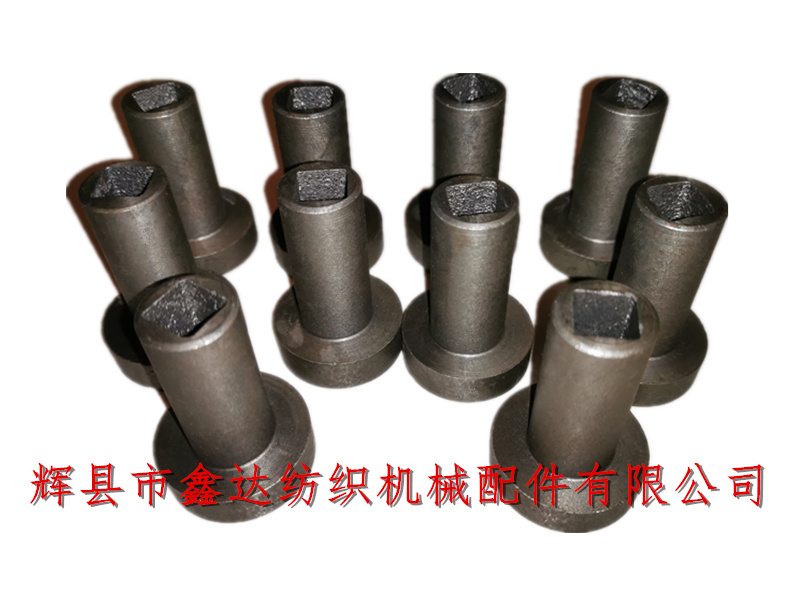

织布机卷取配件L3纺织套筒
织布机卷取配件L3纺织套筒 发布日期:2020-02-25 14:41:42 点击量:4351 关键词:卷取配件,织布机卷取,纺织套筒
详细说明:

织布机卷取配件L3纺织套筒与L4卷取杆连接,公制织布机L3套筒的外筒直径20mm,纺织套筒的底座直径36毫米,四方孔12mm*11mm,总高度5.45厘米,材质为灰铁,安装在织布机墙板P2或4302上,每台织布机使用1件,套筒与卷取杆L4的间隙小于0.6毫米。

纺织机械零件L3

套筒底座圆台的厚度为11mm,卷取钩L5、卷取杆L4、卷取杆套筒L3是织布机卷取装置的重要组成部件,卷取钩的勾头用长板测量,磨损呈异形则须修正或更换。

纺织机械配件L3

卷取钩L5与卷取用栓L37的间隙小于0.4毫米,钩头高度小于3mm,织布机的弯轴在后死心时,卷取钩与卷取保持钩L68的距离为三牙半(卷取铁指L2在导沟脚L1槽中的前后位置适中)。

老式织布机卷取套筒L3

说明:卷取时间165-170毫米(弯轴由后死心转至上心偏前45°位置时,卷取保持钩L68开始落入卷取锯齿轮L7的齿根,用尺在开关侧测量钢筘到胸梁的距离)。卷取杆套筒L3(公制)的重量约0.11公斤,个别织布机厂家提供的其它型号卷取套筒(英制)直径为22mm,机修工在安装时请认真检查。

鑫达卷取配件L3

如需采购老式织布机卷取配件,纺织套筒配件,有梭织布机防止逆转配件等产品,可与我公司联系,竭诚欢迎大家的光临指导。
