C4C织布机张力连杆配件
C4C织布机张力连杆配件 发布日期:2020-10-25 18:17:11 点击量:3615 关键词:织布机连杆,织布机C4,纺织机配件
详细说明:

辉县市鑫达纺织机械配件提供C4C织布机张力连杆配件,材质HT15-33,织布机连杆(C4C)竖直安装在C3张力扇形杆上,调节滑槽在上,下部连接C5调节重锤杆和C6,它们组装成套后安装在织布机的梭库侧,C4连杆的参数:总长度是17厘米,宽度25.5毫米,轴孔处的厚度是17mm,内孔直径12mm,滑槽内宽是13.5mm。

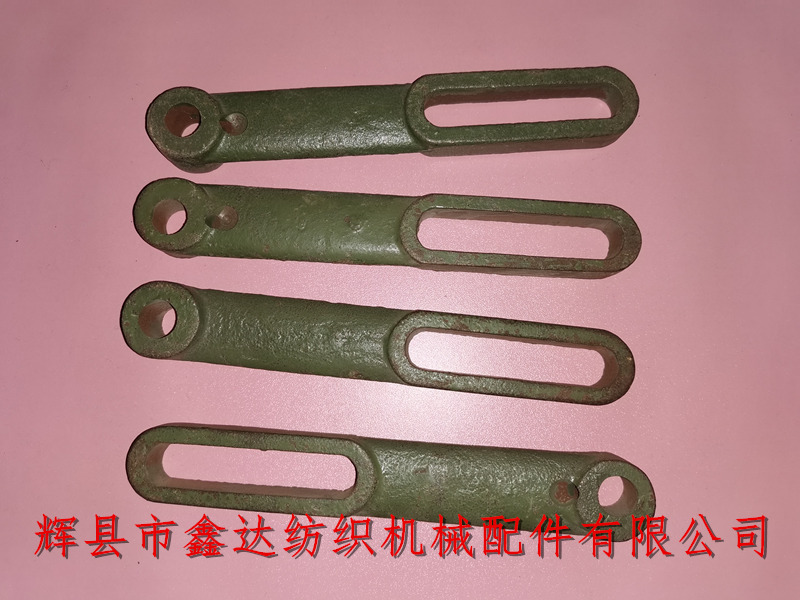

纺织配件C4连杆机构

如上图左侧,轴孔的旁边有斜着角度的加油孔,由于调节重锤跟随张力扇形杆起伏运动时,C4进行上、下运动。织布机器连杆的材质是灰铁(HT15-33),单个重量约为0.2千克。

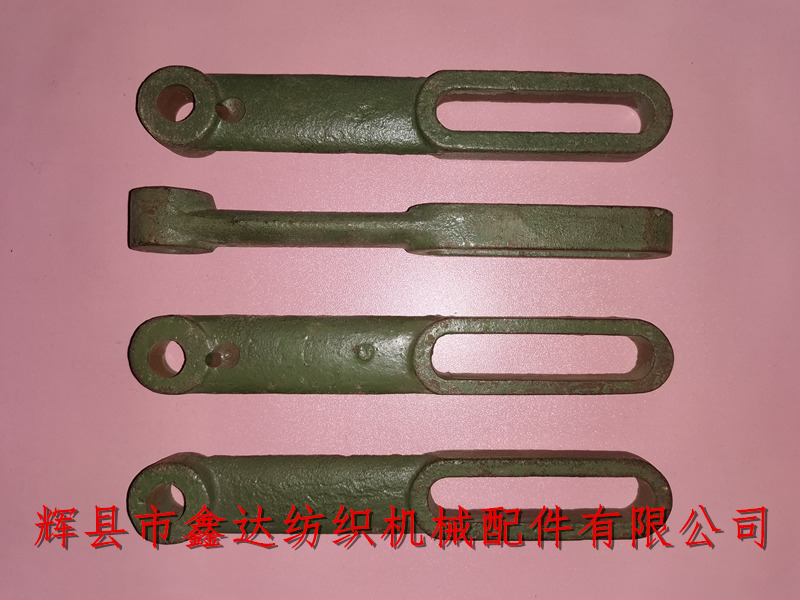

纺织配件C4张力连杆

纺织机配件-张力连杆C4的各个平面如上图,中心孔到滑槽前部的距离是146mm,C27芯子连接着C4和C5,C4C织布机张力连杆配件主要用于1511型单横梁的织布机,例如:42英寸、44寸、52寸、54寸、56英寸。

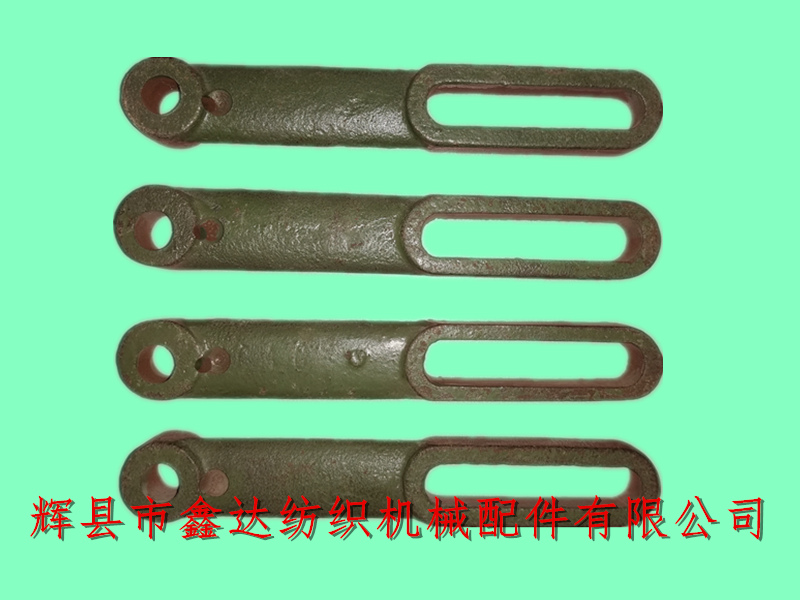

织布机连杆配件C4

织布机连杆,织布机C4,纺织机配件在老布机上对经纱张力的控制有着重要的作用,可满足经纱平顺匀动,实现布匹平整丰满。各地新老客户如需采购织布机连杆配件或其它纺织机配件,请与我公司联系,详细尺寸、参数请与杨先生咨询!
