丝织机梭子与皮结的规格尺寸及要求

梭子是有梭织机的引纬工具，也是织物纬纱的有效载体，梭子的型号及规格应与织机类型、换纬方式、织物品种相适应；织机投梭棒通过皮结（皮仁）对梭子加速，当梭子到达对侧梭箱后也通过皮结等机件使梭子减速，织机选用的皮结应与织机类型、梭箱结构相适应，要求其表面平整光滑、有一定的弹性、韧性、硬度、抗张强度、坚牢、耐磨、耐热、发热后变形小、皮结角度与梭箱角度一致。

常用丝织机梭子型号规格与尺寸：

24号梭子长度350mm，梭子底面宽34mm，高度24mm，侧面与底面角度a=90°，内腔长度是185mm，内腔宽度是24mm。

24号（加大）梭子的长度是370mm，梭高是24mm，侧面与底面角度a=90°，内腔长度是204mm，内腔宽度是27mm。

25号梭子长度是340mm，梭子底面宽32mm，高度是22mm，侧面与底面角度a=90°，内腔长度是172mm，内腔宽度是23mm。

26号梭子长度是320mm，梭子底面宽度是32mm，高度是22mm，侧面与底面角度a=90°，内腔长度是157mm，内腔宽度是23mm。

检验梭子：

1、两端梭尖应在同一水平线上，梭芯（梭子芯轴或梭锭子）应在梭子的中心线上，梭芯轴向上扳起12°，松手后芯轴自动弹回，

2、梭子外形呈流线型，内外表面光滑，可用未上浆的人造丝来检查，若梭体不光滑，人造丝容易起毛；

3、梭子的重量要符合要求，其重心要使梭子飞行时贴向筘面。

4、梭子材料要求坚实、耐磨、耐热、抗冲击、不易开裂或变形，又有一定的弹性。

5、梭子与纡管（纬纱管、纬管、纡子）相匹配，引纬时梭子使纬纱有一定的张力。

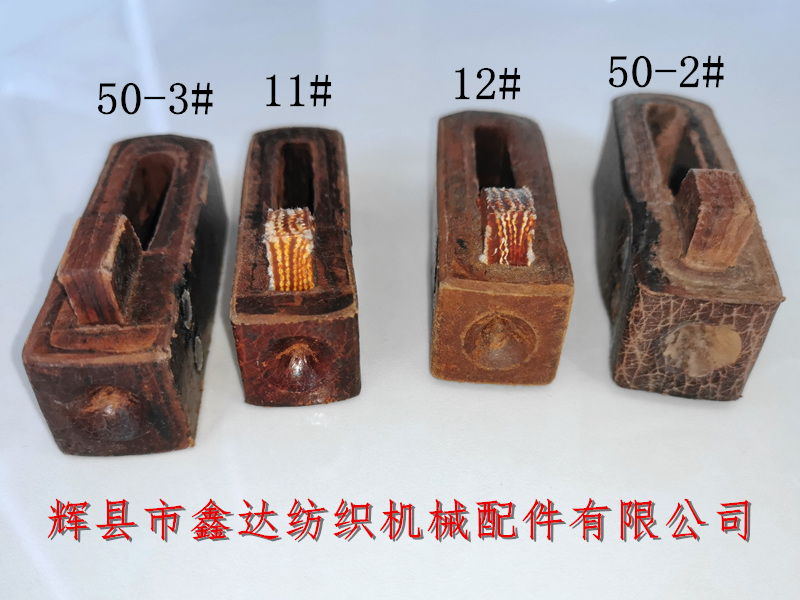

丝织机皮结规格及尺寸：

5号皮结的长度是83-92mm，宽度是23-27mm，皮结主体的高度是27-30mm

11号皮结的长度是80-82mm，宽度是22-23mm，皮结主体的高度是24-25mm。

5号和11#皮结主要用于单梭箱的丝织机设备。

B11-1多梭皮结的长度是72mm，宽度是87mm，皮结的总厚度是23.5mm；

B12-1多梭皮结的长度是74mm，宽度是75mm，皮结的总厚度是24mm；

B15-1多梭皮结的长度是74mm，宽度是83mm，皮结的总厚度是22mm；

B16-1多梭皮结的长度是74mm，宽度是83mm，皮结的总厚度是23mm；

B17-1多梭皮结的长度是70mm，宽度是78mm，皮结的总厚度是20mm；

以上多梭皮结材料是生皮革（牛皮或猪皮），以下多梭皮结的材料是工程塑料（又称尼龙）。

B11-1多梭尼龙皮结的长度是75mm，宽度是89mm，皮结的总厚度是24mm；

B12-1多梭尼龙皮结的长度是75mm，宽度是81mm，皮结的总厚度是23mm；

B15-1多梭尼龙皮结的长度是73mm，宽度是85mm，皮结的总厚度是21mm；

B16-1多梭尼龙皮结的长度是70mm，宽度是81mm，皮结的总厚度是24mm；

皮结（皮仁）损裂、铆钉脱出或皮结孔眼磨灭过大，都会引起丝织机投梭力的变化，应勤于检查，发现问题并及时解决。

以上是K251型、K252型、ZK272型、K72型、K274型丝织机梭子与皮结的规格尺寸及要求。
